關鍵規格
- 輸出
- 繼電器、邏輯電平、可控硅過零、模擬量
- 通訊
- RS232 12m，RS485 1.2km
- 報警
- 繼電器報警輸出可選
- 典型應用
- 木材干燥、環境試驗、濕度控制
Technical Detail
完整技術資料
型號定義
| TH135 | / | 輸出1 | / | 輸出2 | / | 報警1 | / | 通訊功能 | / | 可選功能 |
| ① | ② | ③ | ④ | ⑤ |
| 代號 | 含義 |
|---|---|
| 0 | 無輸出 |
| R | 繼電器輸出常開觸點3A/250VAC |
| L | 邏輯電平輸出(20V/10mA),可驅動大功率固態繼電器SSR |
| T | 雙向可控硅過零輸出,可觸發大功率可控硅SCR |
| D | 模擬量0-10mA,4-20mA,0-20mA,0-5V,1-5V,0-10V |
| 代碼 | 含義 |
|---|---|
| 0 | 無輸出 |
| R | 繼電器輸出常開觸點3A/250VAC |
| 代碼 | 含義 |
|---|---|
| 0 | 無通訊 |
| 232 | RS232(3線),電氣隔離,通訊距離12m |
| 485 | RS485(2線),電氣隔離,通訊距離1.2Km |
| 代碼 | 含義 |
|---|---|
| 0 | 無可選功能 |
| BS | 測量值變送 |
例如:
- TH135/R/R/0/485 表示:第1路、第2路輸出為繼電器,無報警1,帶RS485通訊功能的濕度控制器。

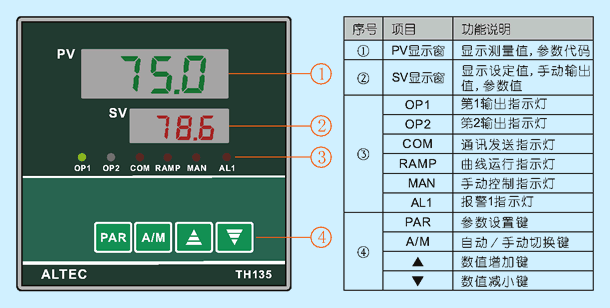

操作界面

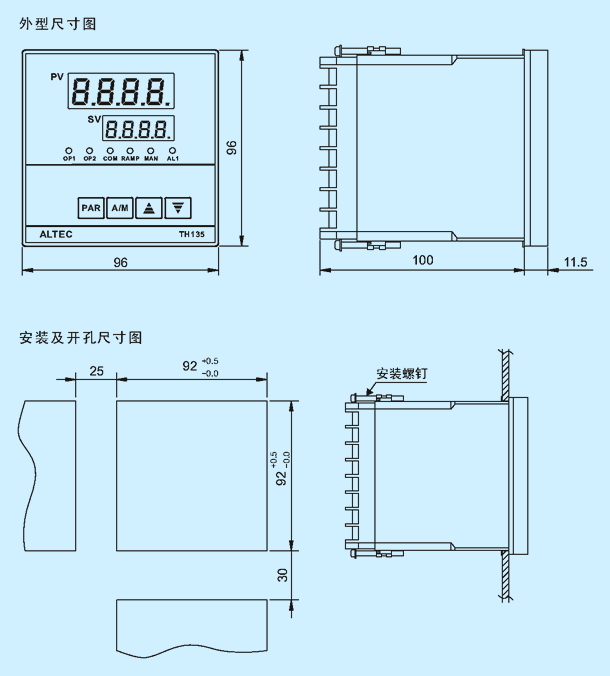

外形尺寸及安裝

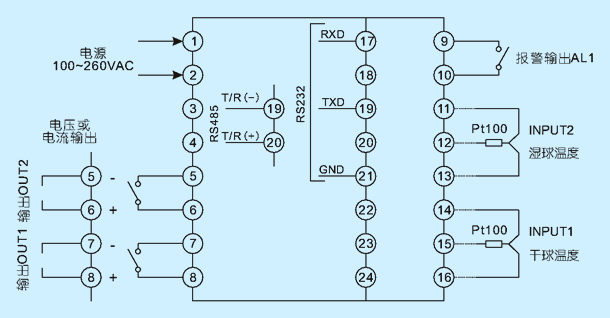

電氣連接
技術規格
| 測量精度 | 溫度:±0.2%,濕度:±1% |
|---|---|
| 采樣周期 | 125 ms |
| 測量范圍 | -100-200°C,0-99% RH |
| 輸入 | 兩路Pt100信號,干濕球測濕方法 |
| 輸出 | 繼電器,常開觸點(max.250VAC,3A) 邏輯電平,20V/10mA,可觸發大功率SSR 可控硅過零觸發,可觸發大功率單向、雙向可控硅 模擬量,0-10mA,4-20mA,0-20mA或0-5V,1-5V,0-10V |
| 報警 | 繼電器,常開觸點(max.250VAC,3A) 報警方式,上、下限報警,偏差報警 |
| 調節算法 | 開關調節(ON/OFF) 比例,積分,微分調節(PID),PID自整定 |
| 數字通訊 | RS485(2線),RS232(3線) |
| 電源 | 電壓范圍: 85-264VAC; 45/60Hz |
| 環境 | 工作溫度:0-50℃,相對濕度≤85% |
| 外型尺寸 | 96mm×96mm×100mm(W×H×D) |
相關文檔
- TH135干濕球濕度控制器使用說明書
