關鍵規格
- 測量精度
- 滿量程 ±0.2% + 1 個數字位
- 顯示分辨率
- 1°C
- 采樣周期
- 125 ms
- 輸出方式
- 繼電器、SSR 邏輯電平、可控硅過零輸出
Technical Detail
完整技術資料
AL807系列溫度控制器可選擇多種熱電偶、鉑電阻溫度傳感器，具有加熱/冷卻控制功能及豐富的報警功能，具有測控精度高，抗干擾性能強，操作簡單，性價比高等特點，廣泛適用于各種工業場合的高精度恒溫控制。
型號定義
| AL807 | - | □ | - | □ | - | □ | - | □ |
| ① | ② | ③ | ④ |
| 無 | 96×96×100 (開孔尺寸: 92×92) |
|---|---|
| D | 48×96×100 (豎裝, 開孔尺寸: 45×92) |
| E | 96×48×100 (橫裝, 開孔尺寸: 92×45) |
| M | 72×72×100 (開孔尺寸: 68×68) |
| 0 | 無輸出 |
|---|---|
| R | 繼電器輸出 (常開觸點，3A/250V AC) |
| L | 邏輯電平輸出(20V/10mA), 可驅動大功率固態繼電器(SSR) |
| T | 雙向可控硅過零輸出, 可觸發大功率可控硅SCR |
| 0 | 無報警 |
|---|---|
| R | 繼電器輸出 (常開觸點，3A/250V AC) |
例如，型號 AL807-R-R-R 表示輸出1、輸出2為繼電器，帶報警1，外型尺寸為96×96×100mm的 PID 控制器。

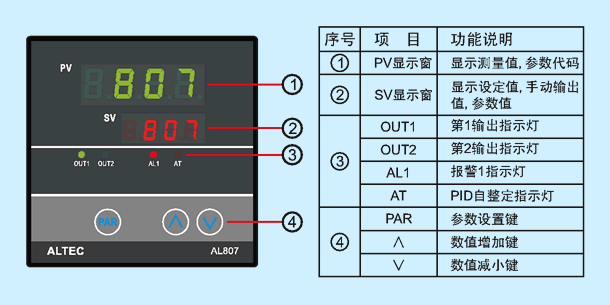

操作界面

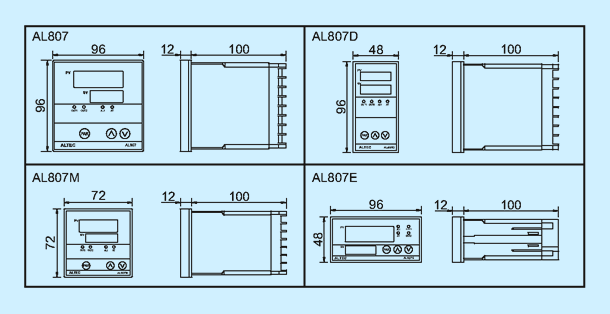

外形尺寸

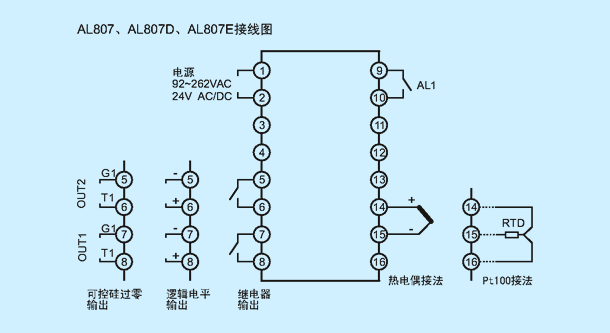

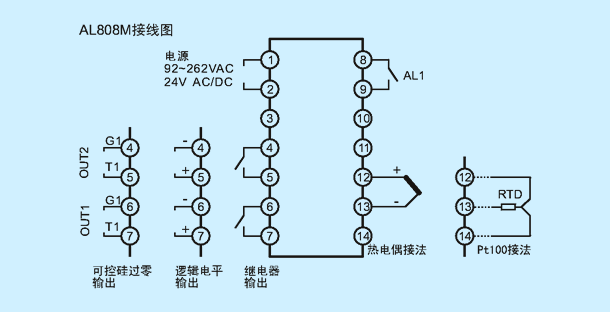

電氣連接
技術規格
| 測量精度 | 滿量程的 ±0.2%+1 個數字位 |
|---|---|
| 顯示分辨率 | 1°C |
| 采樣周期 | 125 ms |
| 輸入 | 熱電偶: J, K, E, R, S, B, T 熱電阻: Pt100 |
| 輸出 | 繼電器, 常開觸點(max.250VAC, 3A) 邏輯電平, 20V/10mA, 可觸發大功率固態繼電器SSR 可控硅過零輸出, 可觸發大功率可控硅SCR |
| 報警 | 繼電器, 常開觸點(max.250VAC, 3A) 報警方式: 上、下限報警, 偏差報警 |
| 調節算法 | 開關調節(ON/OFF) 比例, 積分, 微分調節(PID), PID自整定 |
| 電源 | 92-262VAC, 24V AC/DC; 45/60Hz, 電源消耗 ≤3W |
| 環境 | 工作溫度: 0-50°C, 相對濕度: ≤85% |
