關鍵規格
- 輸入信號
- 熱電偶、熱電阻、mV 及標準信號，可擴充輸入
- 測量精度
- ±0.2%FS ±1 個字
- 通訊
- RS232、RS422、RS485 可選
- 曲線控制
- 4、8、16、30 段曲線程序控制可選
Technical Detail
完整技術資料
結構化技術資料
AL810 是面向可控硅(gui)單(dan)相(xiang)移相(xiang)電(dian)路(lu)的工業調(diao)節(jie)器，可輸(shu)出單(dan)相(xiang)移相(xiang)脈沖，適用于電(dian)阻性(xing)負(fu)載、電(dian)感性(xing)負(fu)載、變壓(ya)器一次(ci)側和整(zheng)流調(diao)壓(ya)裝(zhuang)置。
本(ben)頁按采(cai)購和(he)工(gong)程確認場景(jing)整(zheng)理型號(hao)編碼、外形安裝、端(duan)子(zi)接線、觸發電路和(he)規格(ge)參數(shu)。
型號編碼
AL810 通常按通訊功(gong)能和可(ke)選功(gong)能確認完整訂貨型(xing)號。
項目(mu)說明
- 基本型號
- AL810 單相可控硅移相控制器
- 通訊
- 0 無通訊，232 RS-232，422 RS-422，485 RS-485
- 程序控制
- QP4、QP8、QP16、QP30 可選，分別對應 4 / 8 / 16 / 30 段程序控制
- 信號與記錄選件
- So 輸出信號緩變，Svtr 設定值變送，Pvtr 測量值變送，Rem 模擬遙控設定，Prt 打印記錄
- 型號示例
- AL810/485/QP8 表示帶 RS-485 通訊、8 段程序控制的單相移相控制器

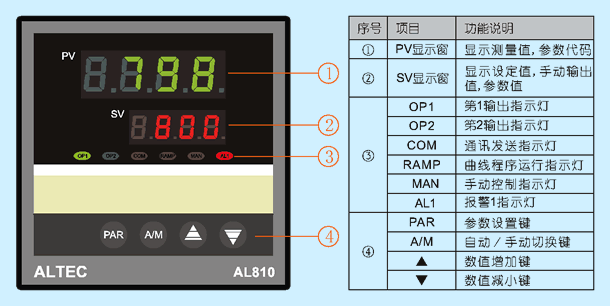

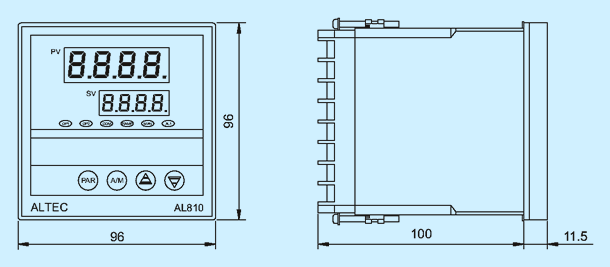

面板、外形與安裝

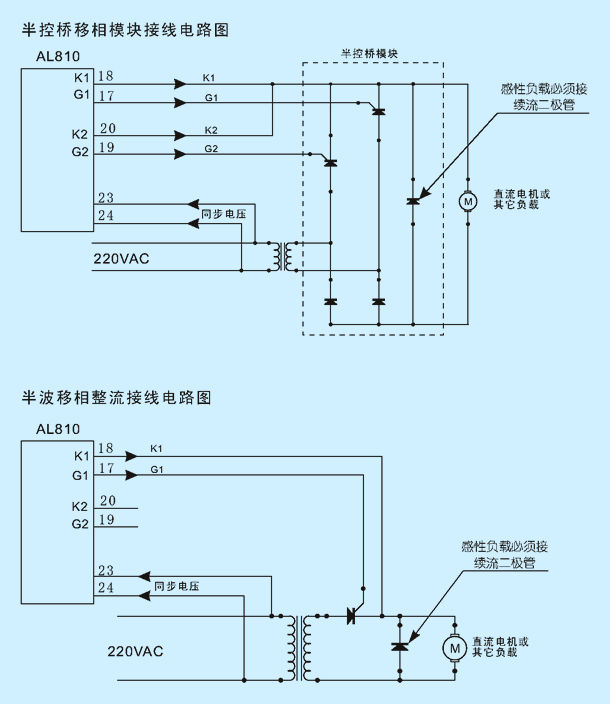

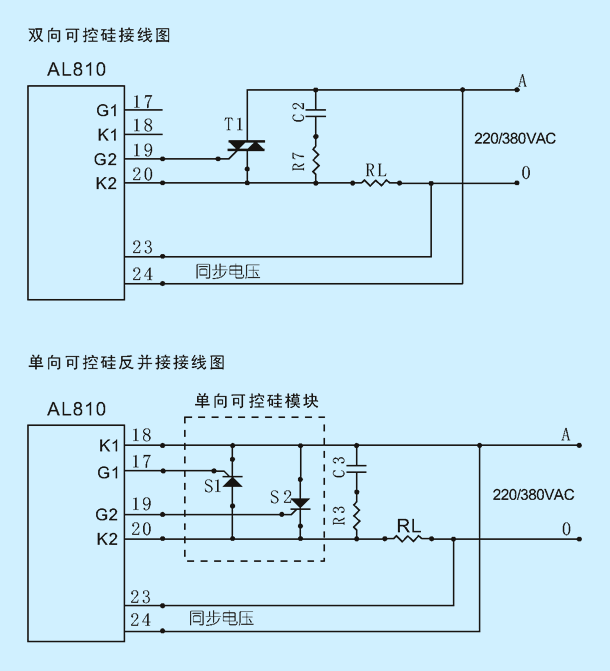

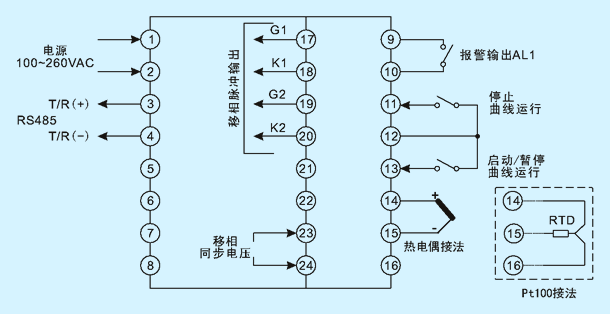

端子接線與觸發電路
可控(kong)硅接線與負(fu)載類型、模塊(kuai)形(xing)式有(you)關，現場接線前(qian)應(ying)核對說明書和電氣(qi)設計圖(tu)。
主要規格參數
項目說(shuo)明(ming)
- 輸入信號
- 可編程熱電偶、熱電阻、mV 及標準信號輸入，可按應用擴展輸入信號
- 測量精度
- ±0.2% FS ± 1 digit
- 采樣周期
- 125 ms
- 控制算法
- PID 調節算法，支持 PID 自整定和分段輸出功率限制
- 報警方式
- 上限、下限、上偏差、下偏差等報警模式，支持上電免除報警
- 數字通訊
- RS-232 / RS-485 選配
- 面板尺寸
- 96 x 96 mm
- 電源
- 100-240 VAC, 50/60 Hz；24 VAC/DC, 50/60 Hz
- 工作環境
- 0-50°C，≤85% RH，無凝露
- 輸出方式
- 可控硅單相移相觸發脈沖輸出
相關技術資料
AL810 資料歸(gui)入 AL808 / AL809 / AL810 / AL830 系列說明書。
