關鍵規格
- 主輸出
- 24V/4A 或 36V/3A，驅動磁粉離合器/制動器
- 輔助輸出
- 0-5V、0-10V、4-20mA、-5V 至 +5V
- 通訊
- RS232、RS485 可選
- 控制對象
- 卷材張力閉環控制
Technical Detail
完整技術資料
型號定義
| TC818 | - | 主輸出 | / | 輔助輸出1 | / | 輔助輸出2 | / | 通訊 | - | 軟件版本 |
| ① | ② | ③ | ④ | ⑤ |
| 代號 | 含義 |
|---|---|
| 0 | 無主輸出 |
| 24V | 24V/4A輸出,驅動磁粉離合器或磁粉制動器 |
| 36V | 36V/3A輸出,驅動磁粉離合器或磁粉制動器 |
| 代碼 | 含義 |
|---|---|
| 0 | 無輸出 |
| V05 | 0-5V DC |
| V10 | 0-10V DC |
| A420 | 4-20mA DC |
| V05PN | -5V to +5V DC |
| 代碼 | 含義 |
|---|---|
| 0 | 無通訊功能 |
| RS232 | RS232通訊接口 |
| RS485 | RS485通訊接口 |
| 代碼 | 含義 |
|---|---|
| V1.00 | 卷徑張力控制器 |
| V2.00 | 全自動張力控制器 |
| V3.00以上 | 全自動與卷徑張力控制器 |
例如:
- TC818-36V/0/0/0-V3.00 表示主輸出為36V/3A,軟件版本號為V3.00的張力控制器。
- TC818-24V/V05/V05/0-V4.00 表示主輸出為24V/4A,輔助輸出1和輔助輸出2為0~5V,軟件版本號為V4.00的張力控制器。

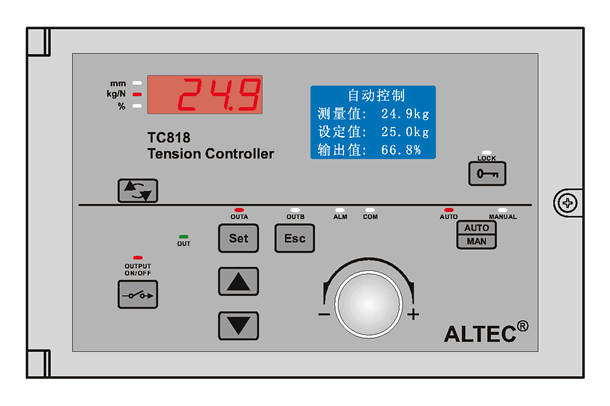

操作界面

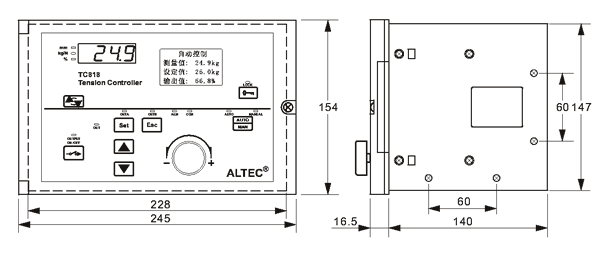

外形尺寸

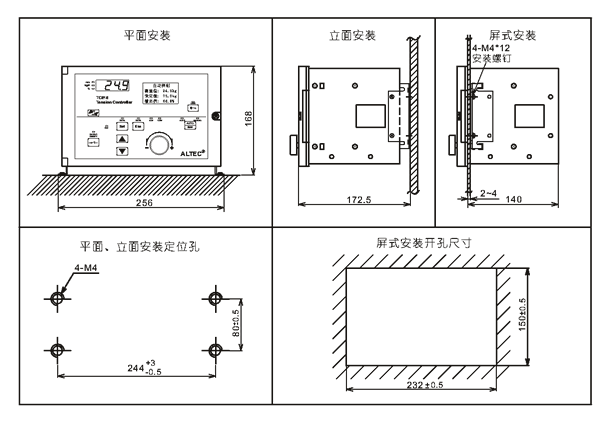

安裝

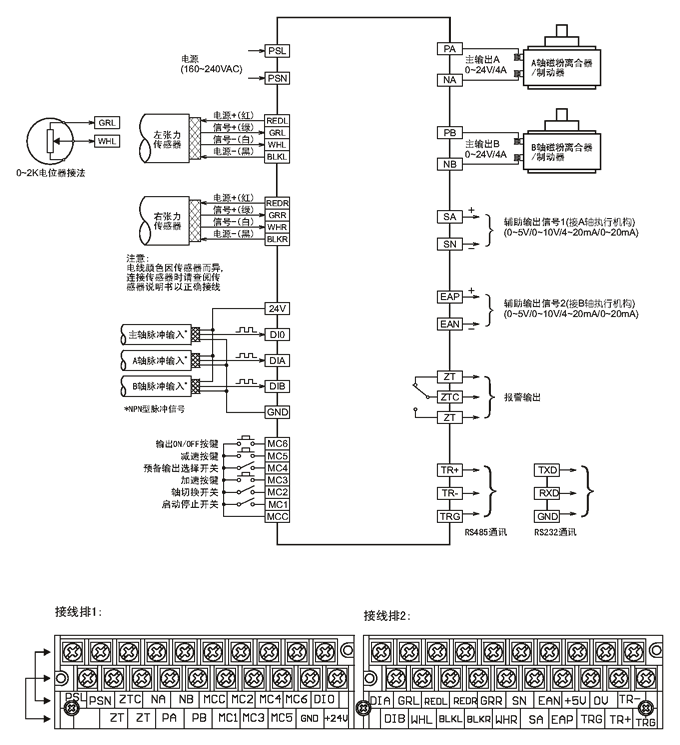

電氣連接
技術規格
| 輸入信號 |
|
|---|---|
| 卷徑測量 | 接近開關或編碼器，三極管NPN輸出，最高頻率15kHz |
| 測量精度 | ±0.2%+1個字 |
| 采樣周期 | 100 ms |
| 控制算法 | PI(比例積分算法) |
| 主輸出 | 兩路24V/4A或36V/3A輸出,直接驅動磁粉離合器/制動器 |
| 輔助輸出 | 兩路0~20mA輸出,可接變頻器或電/空變換器等執行機構 |
| 報警 | 常開繼電器 |
| 通訊 | RS232, RS485 |
| 菜單語言 | 中文，English |
| 外形尺寸 | 246(W)x154(H)x156.5(D)mm |
| 電源 | 92~240VAC, 50/60 Hz |
