關鍵規格
- 卷徑輸入
- 接近開關或編碼器，NPN 輸出，最高 15kHz
- 輸出
- 兩路 0-20mA、4-20mA 輸出，移相脈沖輸出
- 環境
- 0-50°C，相對濕度 ≤85%
- 算法
- 卷徑式張力控制
Technical Detail
完整技術資料
型號定義
| TC930 | - | 主輸出 | - | 通訊功能 |
| ① | ② |
| 代號 | 含義 |
|---|---|
| A420 | 電流輸出 4-20mA |
| V05 | 電壓輸出 0-5V |
| V10 | 電壓輸出 0-10V |
| 代碼 | 含義 |
|---|---|
| 0 | 無 |
| RS232 | 帶RS232通訊接口 |
| RS485 | 帶RS485通訊接口 |
| BS | 帶張力變送輸出功能 |
例如:型號TC930-A420-BS為帶卷(juan)徑變送功能的卷(juan)徑張力控制器,輸出控制信號為4-20mA。
注意:當輸出(chu)為移相脈沖輸出(chu)時(shi)(shi),如電(dian)源頻率不為50Hz,定貨時(shi)(shi)需(xu)特別注明。

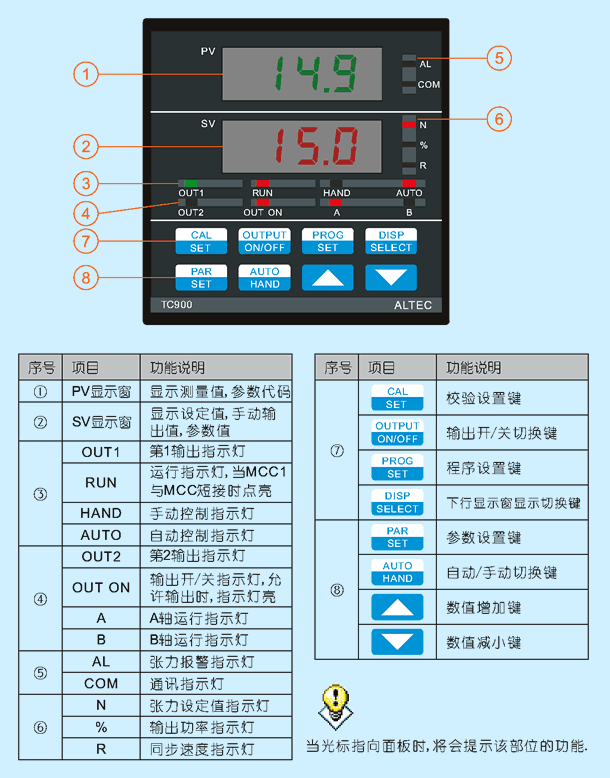

操作界面

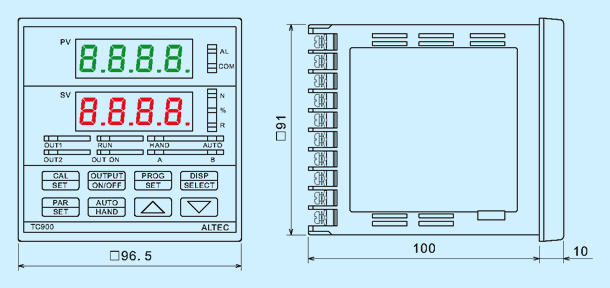

外形尺寸

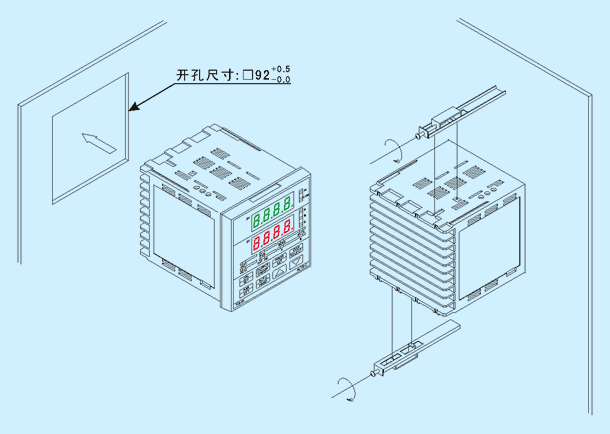

安裝

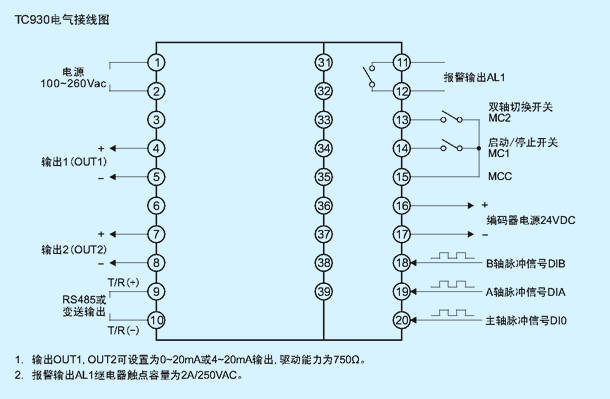

電氣連接
技術規格
| 卷徑輸入信號 | 接近開關或編碼器, 三極管NPN輸出, 最高頻率15kHz |
|---|---|
| 輸出 | 兩路0-20mA, 4-20mA輸出 移相脈沖輸出 |
| 報警 | 帶零張力報警功能 |
| 調節算法 | 卷徑式張力控制 |
| 數字通訊 | RS-232(3線), RS-485(2線), 測量值變送 |
| 環境 | 工作溫度: 0-50℃, 相對濕度≤85% |
| 電源 | 電壓范圍: 100~240VAC, 50Hz 當輸出為移相脈沖輸出時,如電源頻率不為50Hz,定貨時需特別注明 |
| 外形尺寸 | 96(W)×96(H)×100(D)mm |
相關文檔
- TC930卷徑張力控制器使用說明書
