關鍵規格
- 輸出
- 繼電器、邏輯電平、可控硅過零、0-10mA、4-20mA、0-5V、0-10V
- 通訊距離
- RS232 12m，RS485 1.2km
- 可選功能
- 測量值變送、溫差值變送、比值控制
- 報警
- 繼電器報警輸出可選
Technical Detail
完整技術資料
型號定義
| DC220 | / | 輸出1 | / | 輸出2 | / | 報警1 | / | 通訊功能 | / | 可選功能 |
| ① | ② | ③ | ④ | ⑤ |
| 0 | 無輸出 |
|---|---|
| R | 繼電器輸出常開觸點3A/250VAC |
| L | 邏輯電平輸出(20V/10mA),可驅動大功率固態繼電器SSR |
| T | 雙向可控硅過零輸出,可觸發大功率可控硅SCR |
| D | 模擬量0～10mA,4～20mA,0～20mA,0～5V,1～5V,0～10V |
| 0 | 無報警 |
|---|---|
| R | 繼電器輸出(常開觸點,3A/250VAC) |
| 0 | 無通訊 |
|---|---|
| 232 | RS232(3線),電氣隔離,通訊距離12m |
| 485 | RS485(2線),電氣隔離,通訊距離1.2Km |
| 0 | 無可選功能 |
|---|---|
| PT | 測量值變送 |
| DT | 溫差值變送 |
| R | 比值控制 |
如 DC220/D/R/0/485 表示: 第1路輸出為模擬量,第二路輸出為繼電器,無報警1,帶RS485通訊功能的溫差控制器。

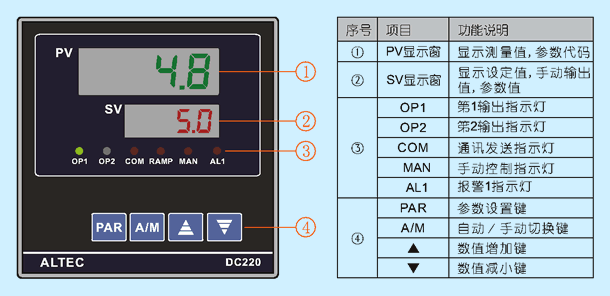

操作界面

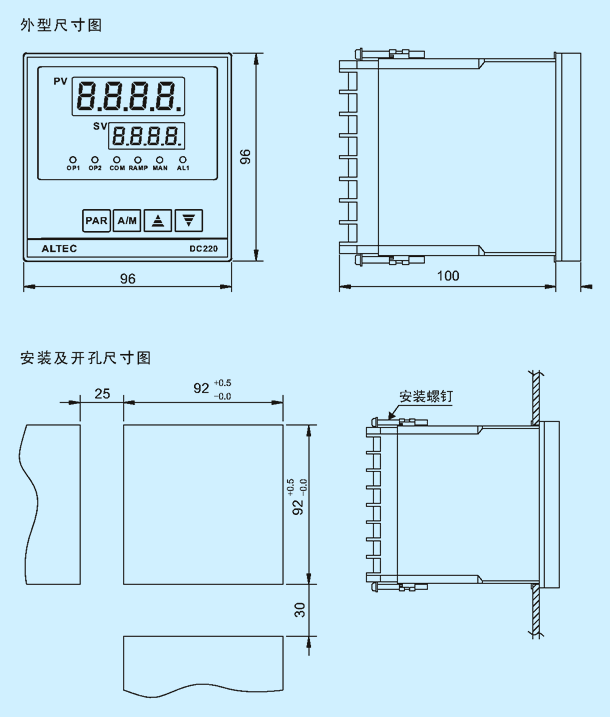

外形尺寸

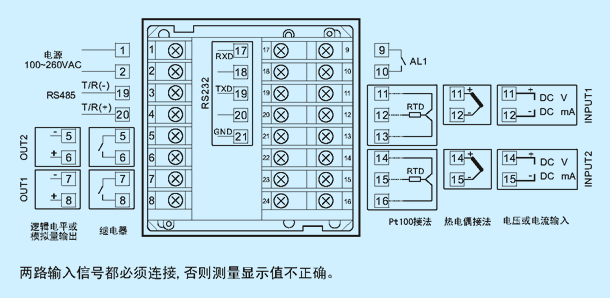

電氣連接
技術規格
| 測量精度 | 滿量程的±0.2%+1個數字位 |
|---|---|
| 采樣周期 | 125 ms |
| 輸入 | 熱電偶: J, K, E, R, S, T, B 熱電阻: Pt100, Cu50 線性輸入: 0-20mA, 4-20mA, -10.0-50.0mV, 0-10V |
| 輸出 | 繼電器,常開觸點(max.250VAC,3A) 邏輯電平,20V/10mA,可觸發大功率SSR 可控硅過零觸發,可觸發大功率單向、雙向可控硅 模擬量, 0-10mA, 4-20mA, 0-20mA或0-5V, 1-5V, 0-10V |
| 報警 | 繼電器,常開觸點(max.250VAC,3A) 報警方式,上、下限報警,偏差報警 |
| 調節算法 | 開關調節(ON/OFF) 比例, 積分, 微分調節(PID), PID自整定 |
| 數字通訊 | RS422(4線),RS485(2線),RS232(3線) |
| 電源 | 電壓范圍: 85-264VAC; 45/60Hz |
| 環境 | 工作溫度: 0-50°C, 相對濕度: ≤85% |
